一、物理特性
級 | 土巖/強度 | 土巖/種類 | 強度極限fpr (MPa) | 抗壓強度(MPa) |
I | 高強度巖石 | 堅韌的石英和玄武巖 | 20 | 200 |
II | 非常硬的巖石 | 花崗巖、斑狀石英 | 15 | 150 |
III | 硬巖 | 花崗巖、硬砂巖、硬鐵礦石 | 10 | 100 |
IV | 比較硬的石料 | 普通砂巖、鐵礦石 | 6 | 60 |
V | 中等硬度石料 | 堅硬的頁巖、軟砂巖和石灰?guī)r | 4 | 40 |
VI | 比較軟的石料 | 軟石板、非常軟的砂巖、細砂、無煙煤、表面硬化的礫石和砂 | 2 | 20 |
VIll | 較軟的石料礫 | 石土、碎石、硬的化石煤、硬化土 | 1.5 | 15 |
VII | 軟石 | 硬黏土、軟化石煤、亞粘土、硬褐煤 | 1.0 | 10 |
VIlIl | 軟石 | 砂礫土、粗粒土、黃土 | 0.8 | - |
VIII | 土 | 表土(或砂土)、泥煤、亞砂土、砂 | 0.6 | - |
IX | 松土 | 砂、排棄土、軟褐煤 | 0.5 | - |
X | 泥漿土 | 泥漿、泥漿黃土 | 0.3 | - |
輪斗挖掘機可以挖掘到Ⅵ到X級物料。
二、整機規范
額定取料能力:1000m³/h
取料高度:7.5m
供電方式:柴油發電機組、市電;客戶選配。
供電電壓:220/380V;
供電頻率:50HZ;
三、整機負荷
裝機總功率:228KW
設備總質量:180T;
四、斗輪機構
斗輪直徑:6.0m;
斗輪轉數:2~7r/min;
斗子數量:12;
斗子容量:0.28m³;
驅動裝置形式:電機-減速機;
電動機功率:132KW;
五、斗輪俯仰機構
俯仰機構形式:液壓整體變幅;
變幅上升速度(斗輪中心):4m/min;可定制。變幅下降速度(斗輪中心):5m/min;可定制。
俯仰范圍:+12.8°~-13.2°;可定制。
驅動裝置:電機-油泵-雙作用油缸;
六、主要用途
輪斗挖掘機特別適合在露天礦大型士方主程(例如公路運河或水壩)儲料場應用。在露天礦對開采規模的要求有很大區別因此可采用各種不同的采掘設備,不同機型組成的聯合機組見下列:
1、帶輸送橋、轉載機的巨型斗輪挖掘機。
2、輪斗挖掘機向重型卡車裝料。
3、輪斗挖掘機的卸料臂向工作面輸送機給料。
4、輪斗挖捆機和轉載機組成的聯合機組。
七、產品亮點
(1)輪斗挖掘機的連續生產率高,開采量大服務年限長可獲得良好的經濟效益。
(2)標準化、系列化、通用化,產品制造過程優化,更有利于維護檢修。
(3)電氣自動化程度高,實現自動控制及遠程控制。
(4)輪斗挖掘機的切割力大挖掘能力大,效率高。
八、主要技術參數:

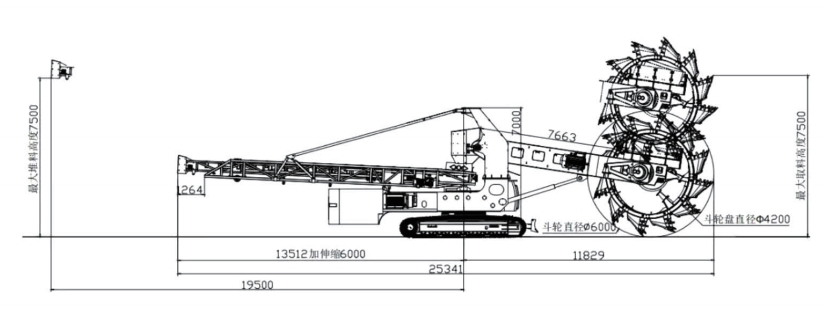

JHYL-1000 斗輪挖掘機
序號 | 名稱 | 技術參數 | 備注 |
1 | 理論能力 | 1000m³/h | |
2 | 額定斗容 | 0.28m³ | |
3 | 斗輪直徑 | 6m | |
4 | 斗輪斗數 | 12 | |
5 | 單位切割力 | 120kg/cm | |
6 | 斗輪轉數 | 7r/min | |
7 | 物料松散特性 | 1.56t/m³(表土) | |
8 | 卸料臂相對取料臂回轉角度 | ±105° | |
9 | 取料臂回轉角度 | 360° | |
10 | 輸送皮帶寬度 | 1.2m | |
11 | 輸送皮帶帶速 | 2.5m/s | |
12 | 伸縮輸送機伸縮量 | 6m | |
13 | 接地比壓 | 125kpa | |
14 | 履帶蕞大行走速度 | 8.5m/min | |
15 | 驅動方式 | 液壓驅動 | |
16 | 動力源 | 柴油或電驅動 | |
17 | 斗輪驅動功率 | 132kw |
